berikut ini mime coba berbagi sedikit mengenai rangkaian flip flop yang (sangat) sederhana,
baik yang menggunakan transistor ataupun yang menggunakan IC

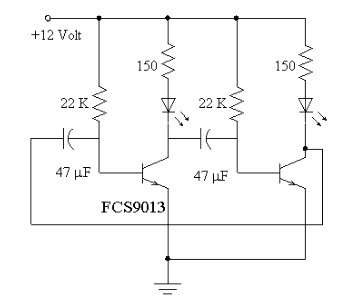

komponen
* R1, R3: 22 kohm
* R2, R4: 150 ohm
* TR1, TR2: FCS913
* C1, C2: 47 volt uF/16
* Baterai : 3 to 12 Volt (rekomendasi 9V)
jika menggunakan IC, contohnya NE 555
Pada dasarnya aplikasi utama IC NE555 ini digunakan sebagai Timer (Pewaktu) dengan operasi rangkaian monostable dan Pulse Generator (Pembangkit Pulsa) dengan operasi rangkaian astable. Selain itu, dapat juga digunakan sebagai Time Delay Generator dan Sequential Timing.
Untuk keperluan praktis dalam membuat sebuah rangkaian dengan IC ini, yang perlu diketahui adalah posisi dan fungsi masing-masing kakinya saja, yang dapat dilihat seperti berikut:
berikut rangkaiannya
sederhana bukan?
yup, jika ingin menggunakan software untuk mengatur flip flop
coba gunakan assembler.... :
